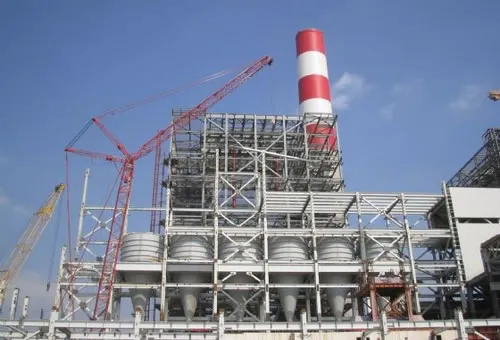

ស្តង់ដារដំណើរការសំណង់សម្រាប់រចនាសម្ព័ន្ធដែក (ស៊ុមដែក)

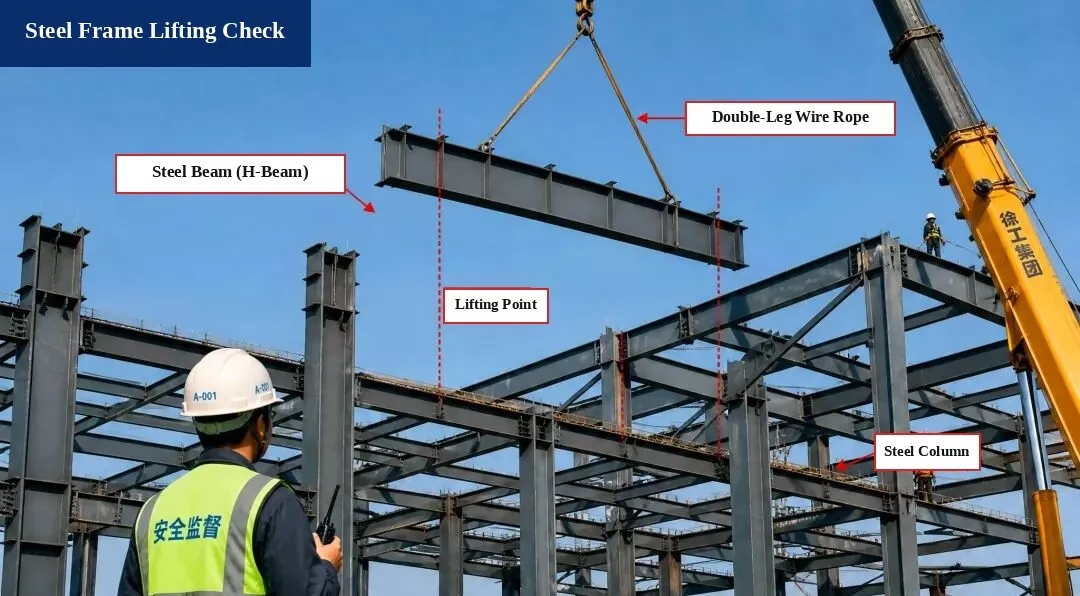

1. ការត្រួតពិនិត្យការលើកស៊ុមដែក (ការគណនាការលើក)

ស្លាករូបថតដកស្រង់៖ផ្នែកលើក៖ ធ្នឹមដែក (H-Beam) | Lifting Sling: Double-Leg Wire Rope Sling | ចំណុចលើកទីតាំង | ជួរដែក | អ្នកត្រួតពិនិត្យសុវត្ថិភាព (មួកសុវត្ថិភាព A-001) | សត្វក្រៀល៖ ក្រុម XCMG

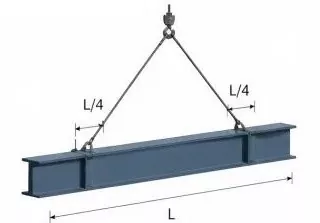

I. ដ្យាក្រាមលើក

សមាជិក៖ធ្នឹមដែក H500×200×10×16 ប្រវែង L = 12.0 m

ចំណុចលើក៖កំណត់នៅ L/4 ពីចុងនីមួយៗនៃធ្នឹម

មុំស្លាយ៖α ≈ 60 °

II. ផ្ទុកការគណនា

1. ទំងន់ដោយខ្លួនឯងនៃធ្នឹម:
G = ρ × V = 78.5 kN/m³ × 0.212 m³/m × 12.0 m = 199.9 kN

2. កត្តាផ្ទុកថាមវន្ត៖យក 1.1

3. ទំងន់នៃ Slings:មិនអើពើ (ធ្វេសប្រហែស)

4. បន្ទុកលើកសរុប៖
P = G × 1.1 = 219.9 kN

5. Sling Tension (បន្ទុកមានតុល្យភាព)៖
T = P / (2 × cos α) = 219.9 / (2 × cos 60°) = 219.9 kN

III. ការត្រួតពិនិត្យសុវត្ថិភាព Sling

1. ប្រភេទ Sling:φ20 ខ្សភ្លើងដែកបំបែកបន្ទុក Fb = 360 kN

2. កត្តាសុវត្ថិភាព (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

បំពេញតាមតម្រូវការស្តង់ដារ!

ពិនិត្យសេចក្តីសន្និដ្ឋាន៖
ប្រតិបត្តិការលើកនេះមានសុវត្ថិភាព និងបំពេញតាមតម្រូវការកូដ។

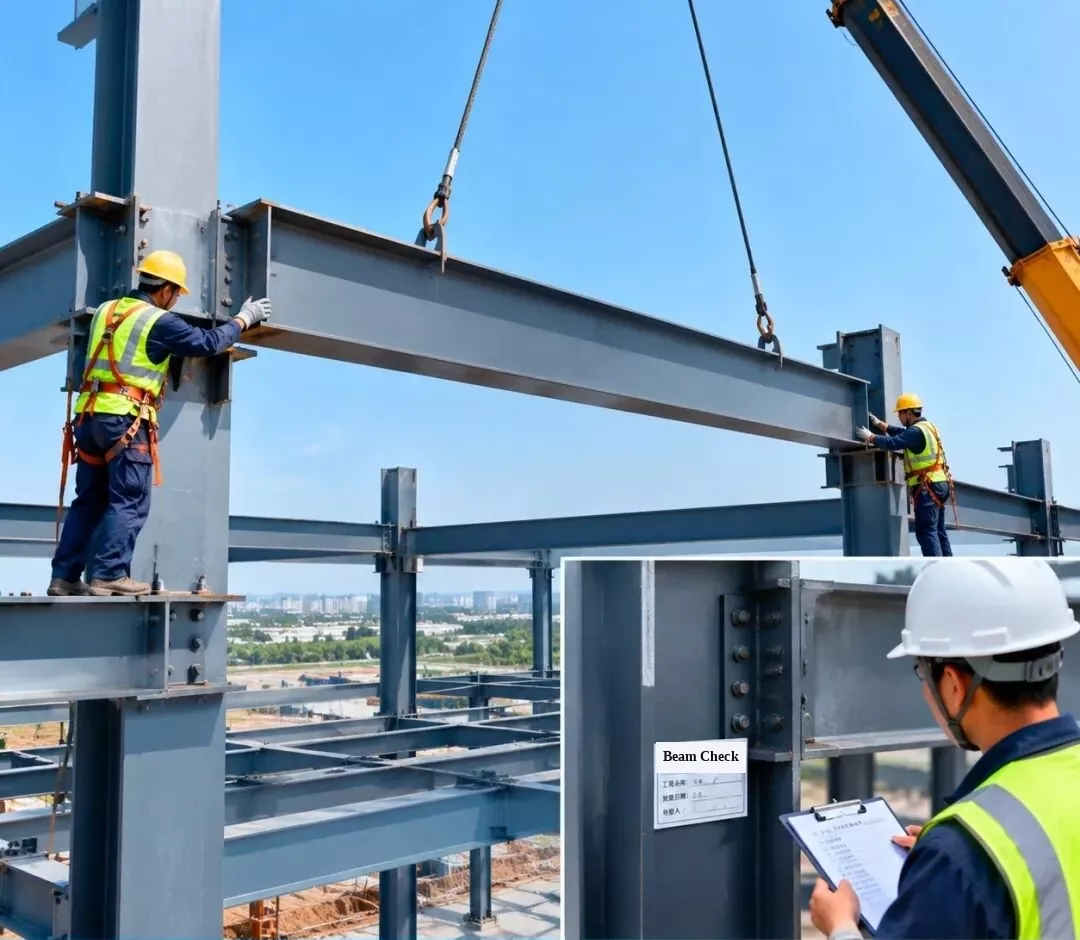

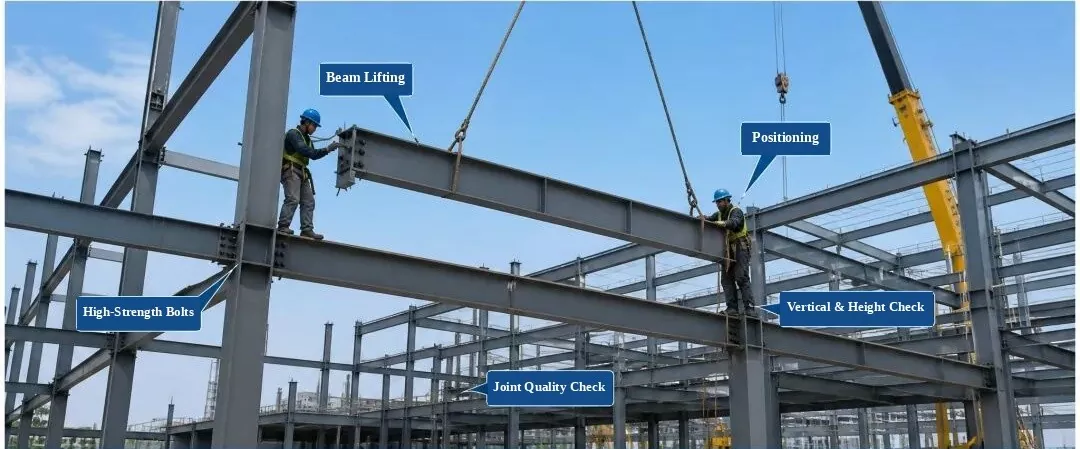

2. ការដំឡើងស៊ុមដែក និងការត្រួតពិនិត្យ - ការដំឡើងធ្នឹមដែក

3. ការដំឡើងស៊ុមដែក និងការត្រួតពិនិត្យ - ការដំឡើងដំបូលដែក

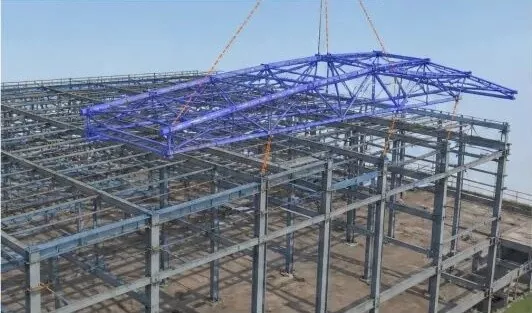

1. ការក្លែងធ្វើ BIM 3D៖ក្លែងធ្វើការដំឡើងដំបូលដែក ដើម្បីកែលម្អផែនការលើក និងលំដាប់នៃការដំឡើង។

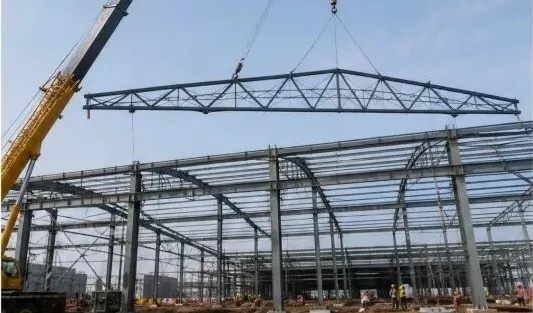

2. ការលើកដំបូល៖ប្រើរថយន្តស្ទូចដើម្បីលើកទ្រុង ហើយដាក់វាយឺតៗទៅក្នុងទីតាំង ខណៈពេលដែលរក្សាលំនឹង។

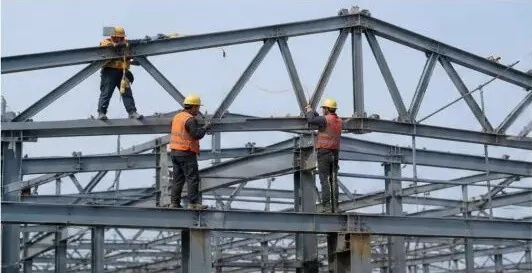

3. ការកំណត់ទីតាំង និងការជួសជុលបណ្តោះអាសន្ន៖បនា្ទាប់ពីប្រក់ដំបូលរួច សូមធានាវាបណ្តោះអាសន្ន និងកែតម្រូវទីតាំង និងកម្ពស់របស់វា (កម្ពស់)។

4. ការតភ្ជាប់ប៊ូឡុងដែលមានកម្លាំងខ្ពស់៖រឹតបន្តឹងប៊ូឡុងដែលមានកម្លាំងខ្ពស់យោងទៅតាមច្បាប់រចនាដើម្បីធានាបាននូវការតភ្ជាប់ដ៏រឹងមាំ។

5. ការត្រួតពិនិត្យការដំឡើង៖ពិនិត្យមើលកម្ពស់ទ្រនិច វិសាលភាព ពត់កោង (ផ្លាត) និងការតម្រឹមបញ្ឈរ ដើម្បីប្រាកដថាពួកវាបំពេញតាមលេខកូដ។

6. កំណត់ហេតុអធិការកិច្ច៖បន្ទាប់ពីឆ្លងកាត់ការត្រួតពិនិត្យ សូមបំពេញទម្រង់បែបបទកត់ត្រា ហើយបន្តទៅជំហានបន្ទាប់នៃការសាងសង់។

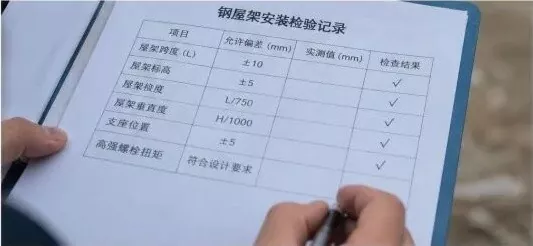

កំណត់ហេតុត្រួតពិនិត្យការដំឡើងដំបូលដែក

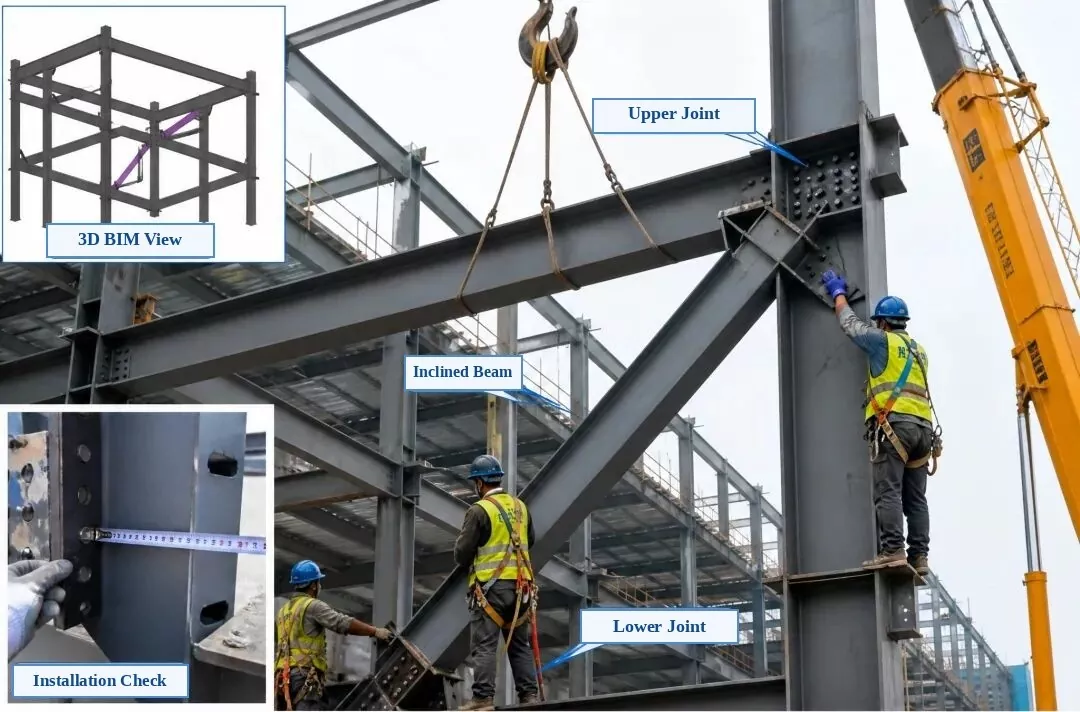

4. ការដំឡើង និងការត្រួតពិនិត្យស៊ុមដែក — ការដំឡើងធ្នឹមដែកដែលមានទំនោរ

ស្លាករូបថតដកស្រង់៖ការបញ្ចូលខាងលើឆ្វេង៖ ទិដ្ឋភាព 3D BIM | ផ្នែកខាងក្រោម-ខាងឆ្វេង៖ ពិនិត្យការដំឡើង | រូបថតចម្បង៖ សន្លាក់ភ្ជាប់ខាងលើ ធ្នឹមដែកអ៊ីណុក (អង្កត់ទ្រូង) សន្លាក់តភ្ជាប់ទាប

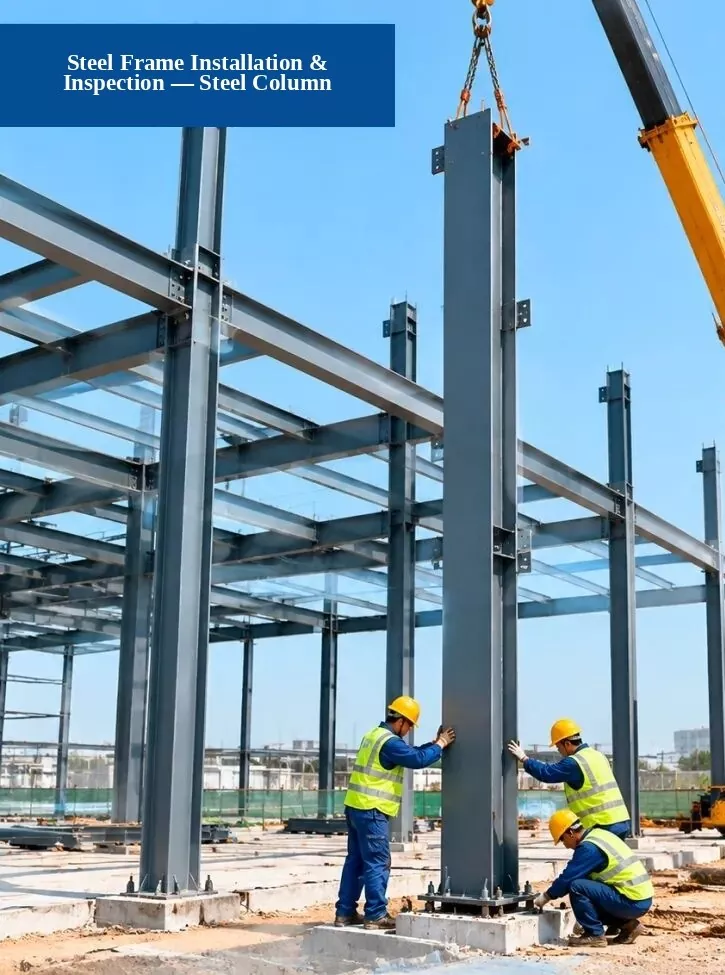

5. ការដំឡើងស៊ុមដែក និងការត្រួតពិនិត្យ - ការដំឡើងជួរឈរដែក

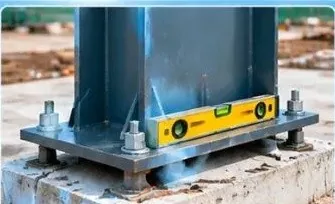

1. ការត្រួតពិនិត្យមូលនិធិ៖ពិនិត្យមើលថាតើទីតាំងនៃយុថ្កា កម្ពស់គ្រឹះ និងវិមាត្រគ្រឹះបំពេញតាមតម្រូវការនៃការរចនា។

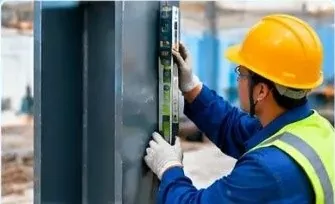

2. ការត្រួតពិនិត្យការតម្រឹមបញ្ឈរ៖ប្រើស្ថានីយ៍សរុប បំពង់ឡាស៊ែរ ឬកម្រិតត្រង់ដើម្បីពិនិត្យមើលថាតើជួរឈរដែកឈរត្រង់ណា។

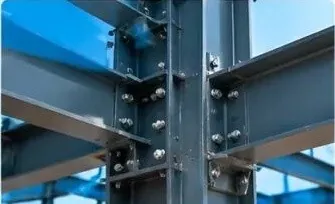

3. ការត្រួតពិនិត្យគុណភាពនៃការតភ្ជាប់៖ពិនិត្យមើលថាតើប៊ូឡុង ផ្សារដែក និងបន្ទះតភ្ជាប់ដែលមានកម្លាំងខ្ពស់បំពេញតាមតម្រូវការស្តង់ដារដែរឬទេ។

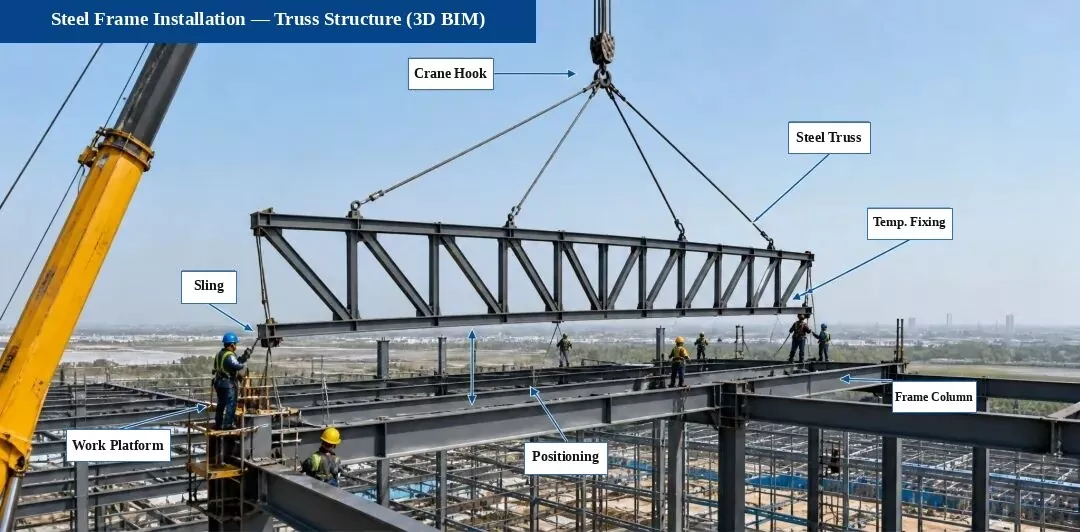

6. ការដំឡើងស៊ុមដែក - ការដំឡើងរចនាសម្ព័ន្ធ Truss (ដ្យាក្រាម 3D BIM)

ស្លាករូបថតដកស្រង់៖Crane Hook | Steel Truss Structure | ជួសជុលបណ្តោះអាសន្ន | លើក Sling | វេទិកាការងារខ្ពស់ | ទីតាំង | ជួរឈរស៊ុមដែក

ចំណុចត្រួតពិនិត្យសំខាន់ៗ (រូបថតគេហទំព័រ)៖

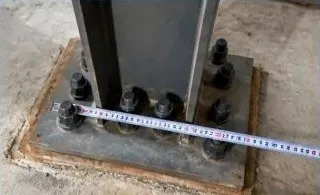

1. ការគាំទ្រ និងការត្រួតពិនិត្យរួមគ្នា

ពិនិត្យមើលទីតាំង និងកម្ពស់នៃប៊ូឡុងជំនួយ បន្ទះស៊ីម និងផ្នែកដែលបានបង្កប់ ដើម្បីប្រាកដថាពួកវាបំពេញតាមតម្រូវការការរចនា។

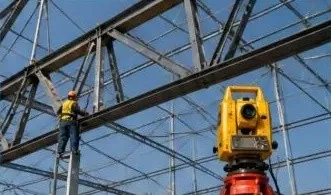

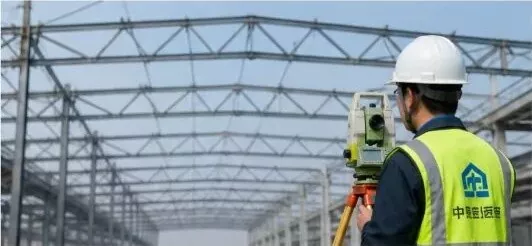

2. ការត្រួតពិនិត្យការតម្រឹម Truss

ប្រើស្ថានីយសរុបដើម្បីវាស់បន្ទាត់កណ្តាល កម្ពស់ និងពត់នៃទ្រនិច ហើយធ្វើការកែតម្រូវការតម្រឹម។

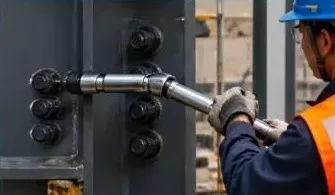

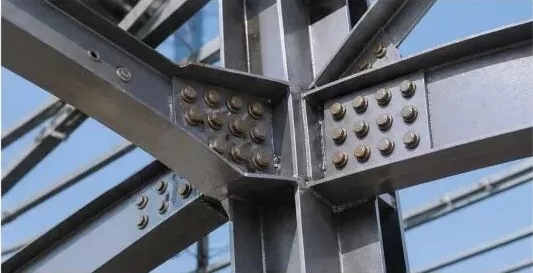

3. ការត្រួតពិនិត្យប៊ូឡុងកម្លាំងខ្ពស់។

ពិនិត្យលេខ ទំហំ និងកម្លាំងបង្វិលជុំនៃប៊ូឡុងដែលមានកម្លាំងខ្ពស់ ហើយធ្វើតេស្តម្តងទៀតតាមតម្រូវការដោយលេខកូដ។

ចំណាំ៖រចនាសម្ព័ន្ធ Truss នៅក្នុងគម្រោងនេះត្រូវបានដំឡើងជាមុននៅក្នុងរោងចក្រ និងលើកជាផ្នែកៗនៅនឹងកន្លែង ដើម្បីធានាបាននូវការដំឡើងត្រឹមត្រូវ គុណភាព និងសុវត្ថិភាព។

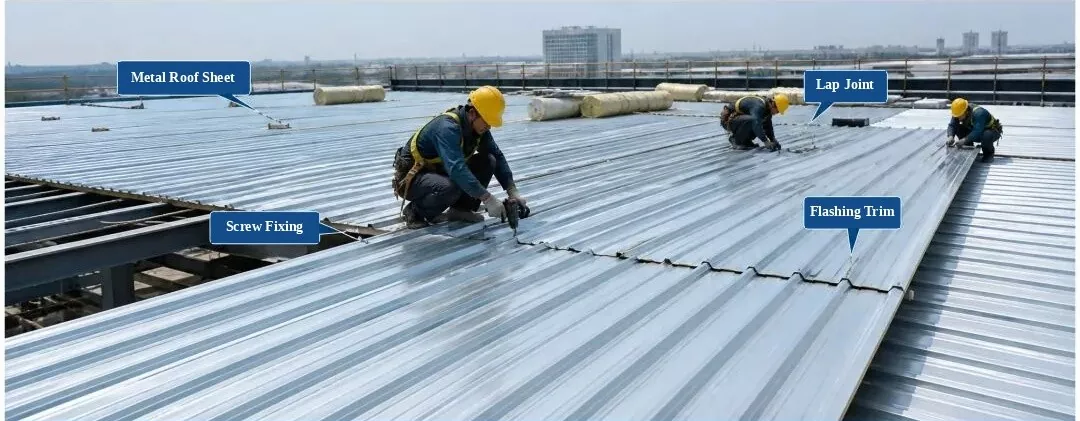

7. ស៊ុមដែក និងសន្លឹកដំបូលដែកទម្រង់ ការដំឡើង និងការត្រួតពិនិត្យ

8. ការដំឡើង និងត្រួតពិនិត្យស៊ុមដែក — ការដំឡើងជណ្តើរដែក និង Handrail

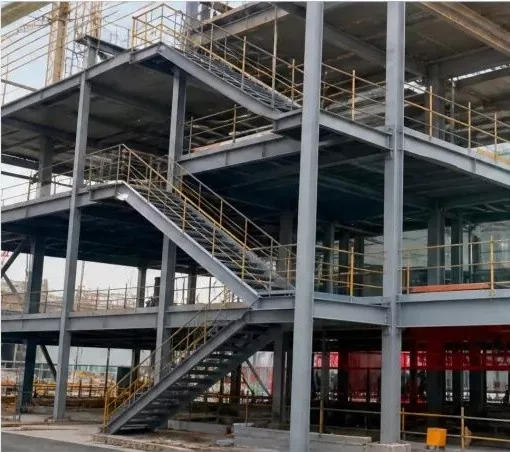

1. ជណ្ដើរដែក និងផ្លូវដែករួចរាល់ (រូបថតទីតាំង)

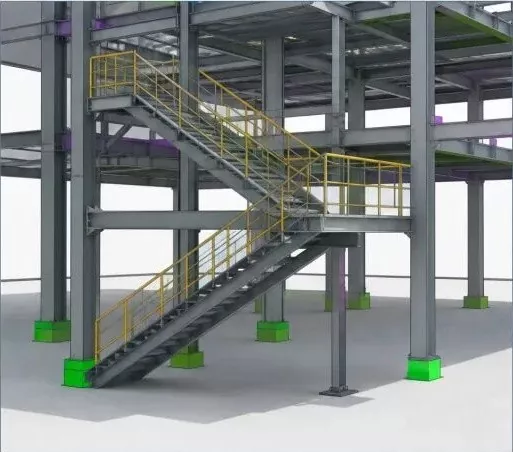

2. គំរូ 3D BIM (ជណ្តើរដែក និងដៃ)

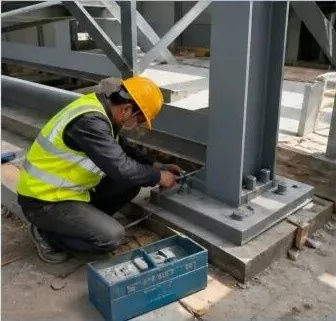

3. ការដំឡើងជណ្តើរដែក (ការងារការដ្ឋាន)

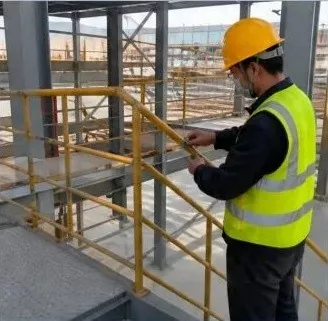

4. ការដំឡើង Handrail (ការងារការដ្ឋាន)

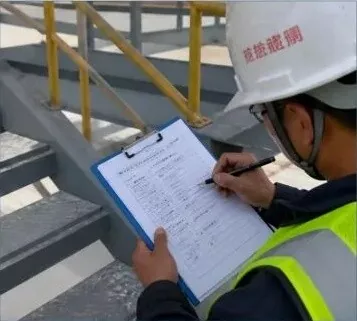

5. ការត្រួតពិនិត្យគុណភាពនៃការដំឡើង (ពិនិត្យទីតាំង)
